IRF540NPBF單N溝道功率MOSFET

發布時間：2024-09-11 09:17:13     瀏覽：1024

IRF540NPBF單N溝道功率MOSFET

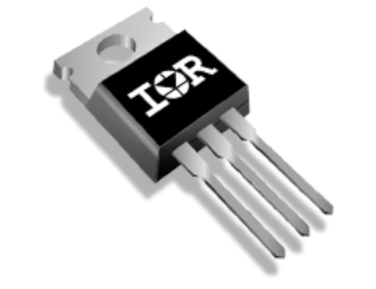

　　IRF540NPBF是一款采用TO-220封裝的單N溝道功率MOSFET，具有100V的電壓額定值。以下是對該器件的詳細介紹：

　　封裝與基本參數

　　封裝類型: TO-220

　　極性: N溝道

　　最大漏源電壓 (VDS): 100V

　　最大漏極電流 (ID): 33A (@25°C)

　　最大功耗 (Ptot): 140W

　　最大結溫 (Tj): 175°C

　　最大熱阻 (RthJC): 1.1K/W

　　最大柵源電壓 (VGS): 20V

　　柵源閾值電壓 (VGS(th)): 3V (最小) 到 4V (最大)

　　關鍵特性

　　1. 平面單元結構: 具有寬安全工作區(SOA)，適合高電壓和高電流應用。

　　2. 優化可用性: 針對分銷合作伙伴提供最廣泛的可用性進行了優化，便于采購。

　　3. 符合JEDEC標準: 產品認證符合行業標準，確保質量和可靠性。

　　4. 低頻應用優化: 針對開關頻率低于100kHz的應用進行了硅優化，適用于低頻功率轉換。

　　5. 高電流額定值: 能夠處理高達33A的電流，適合高功率應用。

　　優勢

　　1. 更高的耐用性: 寬SOA和平面單元結構提供了更高的耐用性和可靠性。

　　2. 廣泛可用性: 通過分銷合作伙伴，該器件具有廣泛的可用性，便于采購。

　　3. 行業標準資質: 符合JEDEC標準，確保產品的質量和可靠性。

　　4. 低頻高性能: 在低頻應用中表現出色，適合各種功率轉換應用。

　　5. 標準引腳布局: 標準引腳布局允許直接更換，便于設計集成。

　　6. 高電流能力: 能夠處理高電流，適合高功率應用。

　　應用

　　直流電機驅動

　　逆變器

　　開關電源 (SMPS)

　　照明系統

　　負載開關

　　電池供電應用

IR HiRel原為美國知名半導體品牌，現被Infineon收購。深圳市立維創展科技有限公司，優勢渠道供貨IR高可靠性系列產品，歡迎各界前來咨詢。
