RA1058NL汽車BMS變壓器iNRCORE

發布時間：2024-08-28 09:49:21     瀏覽：488

　　RA1058NL是由iNRCORE公司推出的一款先進的汽車級BMS(電池管理系統)變壓器。這款變壓器專為與ADI的LTC6804/681X系列、NXP的MC33771/33772以及TI的BQ79616等高性能芯片配合使用而設計，確保了在各種汽車電子系統中的可靠性和效率。

RA1058NL汽車BMS變壓器iNRCORE

　　技術規格與特點

　　RA1058NL符合AEC-Q200標準，這是汽車電子委員會制定的質量標準，確保了其在極端環境下的穩定性和可靠性。以下是其主要技術規格：

　　匝比 (±5%)：1:1

　　感應量(100kHz, 0.1Vrms)：

　　- 最小值：150 μH

　　- 最大值：450 μH

　　插入損耗 (4 MHz)：最大0.30 dB

　　回波損耗 (4 MHz)：最小20 dB

　　絕緣耐壓：

　　- 端子1-3至6-4：4300V(DC)

　　材質與結構

　　RA1058NL的設計考慮了安全性和耐用性，基本絕緣符合IEC 60664-1標準。其主要材質和結構特點包括：

　　- 漏電距離≥10mm，適用于污染度等級2和材料組1

　　- 工作溫度范圍：-40°C至+125°C

　　- 儲存溫度范圍：-55°C至+125°C

　　- 引腳涂層：Sn100

　　- 潤濕敏感度等級：1

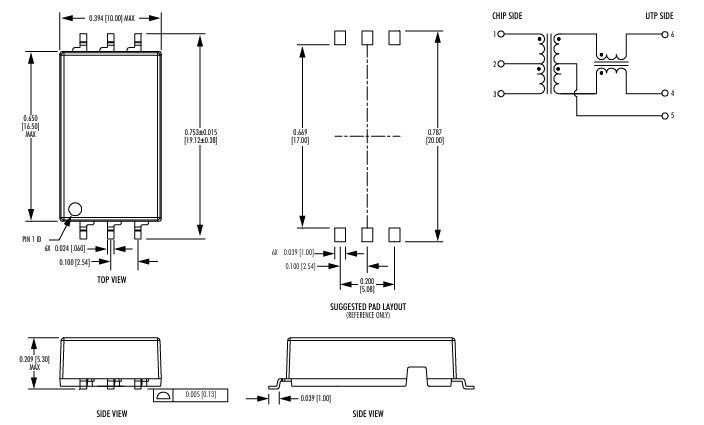

　　機械尺寸

　　RA1058NL的機械尺寸設計緊湊，便于集成到各種汽車電子系統中。其尺寸如下：

　　TOP VIEW:

　　- 寬度：0.394英寸 (10.00 mm)

　　- 高度：0.394英寸 (10.00 mm)

　　SIDE VIEW:

　　- 高度：0.260英寸(最大值)

　　- 距底部引腳長度：0.065英寸(最大值)

　　- 引腳間距：0.100英寸 (2.54 mm)

　　BOTTOM VIEW:

　　- 建議焊盤布局的參考

　　電氣原理圖

　　RA1058NL包含兩個主要線圈，分別從引腳1-3和6-4接出，這種設計確保了高效的能量傳輸和信號隔離。

相關推薦：

INRCORE汽車BMS變壓器

INRCORE高頻巴倫適配器轉換器

iNRCORE電流互感器

iNRCORE反激式變壓器

更多INRCORE相關產品信息可咨詢立維創展。
