TE泰科1-338069-6帶狀電纜連接器插座

發布時間：2024-04-24 09:35:52     瀏覽：799

　　TE泰科1-338069-6是一款帶狀電纜連接器插座，屬于MICRO-MATCH SMD FTE連接器系統。這款連接器專為板對板連接設計，具有16個連接點，中心線間距為1.27毫米。它采用垂直安裝在PCB上的方式，但不提供PCB安裝固定裝置，建議使用兼容的PCB安裝固定件來確保穩定的連接。

TE泰科1-338069-6

　　該連接器插座具有一系列特性，包括紅色主要產品顏色、標準連接器外形以及不帶菊花鏈設計。在接觸件方面，它采用磷青銅作為端子基材，端子形狀為雙梁結構，并具備較高的絕緣電阻和額定電流能力。此外，連接器外殼采用PA 4.6材料制成，具有優良的機械性能和耐用性。

　　在電氣特性方面，該連接器插座的工作電壓為100VAC，并能在-40至105°C的工作溫度范圍內穩定工作。它適用于信號電路應用，并具備UL 94V-0阻燃性等級，確保使用安全。

規格參數：

端接柱體和尾部長度?: 5.3?mm?[?.208?in?]

PCB 端接方法?: 表面貼裝

矩形端接柱體和尾部寬度?: .75?mm?[?.029?in?]

矩形端接柱體和尾部厚度?: .25?mm?[?.01?in?]

外殼材料?: PA 4.6

接合入口位置?: 頂部

中心線(間距)?: 1.27?mm?[?.05?in?]

PCB 厚度(建議)?: 1.6?mm?[?.062?in?]

連接器高度?: 6.9?mm?[?.27?in?]

行間距?: 2?mm?[?.059?in?]

連接器長度?: 24.9?mm?[?.98?in?]

工作溫度范圍?: -40 – 105?°C?[?-40 – 221?°F?]

立維創展優勢供應TE泰科連接器產品，部分型號現貨供應，歡迎咨詢。

推薦資訊

  • ANDON圖像傳感器Andanta

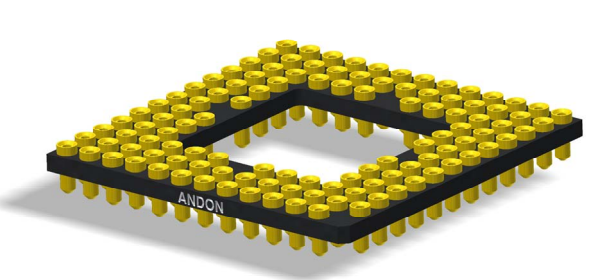

    ANDON圖像傳感器Andanta 2022-03-04 17:24:33

    ANDON?圖像傳感器插座是被直接焊接到大批量主板上具備高穩定性。之后根據使用需求，傳感都能夠被插進或拔出插座甚至還能夠輕松升級。

  • Andon光電傳感器插座——Renesas

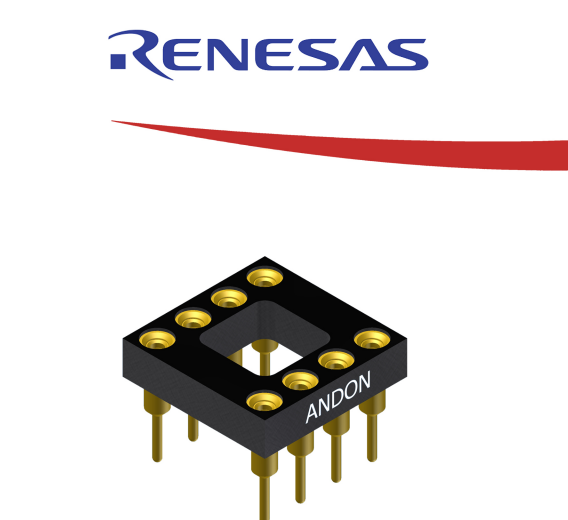

    Andon光電傳感器插座——Renesas 2024-03-21 14:23:02
