Murata村田78xxSR系列非隔離DCDC轉換器模塊

發布時間：2024-03-21 11:18:34     瀏覽：1187

Murata村田電源解決方案推出的7805SR-C(5V輸出)、7812SR-C(12V輸出)和7803SR-C(3.3V輸出)降壓開關穩壓器，是LM7805和LM7812線性穩壓器的替代產品，效率更高、性能更卓越。該系列穩壓器引腳與TO-220 SIP封裝完全兼容，開關頻率高達260kHz，效率可至95%。在+70°C高溫環境下，無論電源為9V、12V、24V還是36V，全負載(高達0.5A)運行時均無需散熱片、降溫措施、強制風冷或外部電容器。相較于線性穩壓器，78SR系列具備更低靜態電流(3mA對比5mA)、更高輸入電壓(40V對比32V)及更精準的輸出(±2%對比±5%)，使其成為LM7805和LM7812應用的理想替代之選，尤其適用于高電壓滿負荷工作場景。

Murata村田78xxSR系列非隔離DCDC轉換器模塊

特性：

3.3V/0.5A、5V/0.5A或12V/0.4A輸出;引腳和尺寸與LM7805和LM7812穩壓器兼容

高達95%的效率-不需要散熱器或熱降額

兩個sip封裝適合現有的TO-220足跡:

-垂直針模型占用小于0.1平方英寸。

-可選的水平銷提供0.350英寸。安裝高度

+7.5-36Vdc工作輸入范圍;低3mA靜態電流

內置濾波電容器-不需要外部元件

滿負荷工作-40至+70°C;短路保護

優良的負載(±0.2%)和線路(±0.3%)調節

適用于9V/12V/24V/28V電源或電池供電

可用于無調節直流電源保護

產品型號：

MPS Part No

   Output
   Voltage

Output
Current

Input
Voltage

Standard Pin Package

7803SR-C

   +3.3Vdc

0.5A

+7.5-36Vdc

7805SR-C

   +5.0Vdc

0.5A

+75-36Vdc

7812SR-C

   +12.0Vdc

0.4A

+15-36Vdc

Horizontal Pin Package

7803SRH-C

+3.3Vdc

0.5A

+7.5-36Vdg

7805SRH-C

+5.0Vdc

0.5A

+7.5-36Vdc

7812SRH-C

+12.0Vdc

0.4A

+15-36Vdc

相關推薦：

Murata村田非隔離電源模塊替代方案

用于PoE的隔離式DC-DC轉換器

更多Murata村田相關產品信息可咨詢立維創展。

推薦資訊

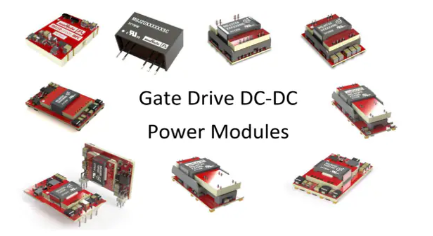

  • Murata村田MGJ系列高隔離DC-DC轉換器
    Murata村田MGJ系列高隔離DC-DC轉換器 2024-01-16 08:41:00

    用于柵極驅動電源的DC-DC轉換器對于電機運行的安全性和穩定性至關重要，尤其是在高壓、高頻系統中。村田制作所推出了MGJ系列DC-DC轉換器，可針對不同的功率水平、耦合電容器要求和封裝規格進行定制。這些轉換器非常適合為橋式電路中IGBT和MOSFET的“高側”和“低側”柵極驅動電路供電。它們提供強大的隔離和絕緣性能，確保系統運行的穩定性和安全性。MGJ系列為開發電機驅動應用提供了理想的解決方案。

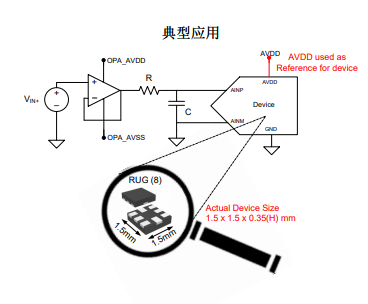

  • ADS7041IDCUR低功耗小尺寸模數轉換器(ADC)TI德州儀器
