在電子器件中,射頻和功率應用是主要的。GaN on SiC、GaN自支撐襯底、GaAs襯底、GaAs on Si主要用于射頻半導體(射頻前端PA等),而Gan on Si和SiC襯底主要用于功率半導體(汽車電子學等)。
由于其高功率密度,GaN在基站大功率器件領域具有獨特的優勢。與硅襯底相比,SiC襯底具有更好的導熱特性。目前,工業上95%以上的GaN射頻器件使用SiC襯底,如Qorvo是基于SiC襯底的,硅基GaN器件可以在8英寸的晶片上制作,具有更高的成本優勢。在功率半導體領域中,SiC襯底與GaN on Silicon的競爭僅占該領域的一小部分。GaN市場主要集中在低壓領域,而SiC主要用于高壓領域。他們的邊界約為600 V。
深圳市立維創展科技有限公司,優勢渠道提供ADI晶圓產品Waffle,專業此道,歡迎合作。
詳情了解ADI Wafer Products請點擊:/brand/68.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
下一篇: Bird-射頻專家精密功率傳感器
推薦資訊
HFBM075100S是一款高頻巴倫適配器,用于將100Ω平衡差分信號轉換為75Ω接地不平衡信號,適用于高速數據傳輸及飛行應用。其主要特性包括不平衡阻抗75Ω、平衡阻抗100Ω、最大插入損耗2dB等,支持高達1485Mbps數據速率,工作溫度范圍-55℃至+125℃,環境適應性強,包裝為散裝,連接器類型為BNC,應用于無線通信、廣播等需信號轉換的場合。

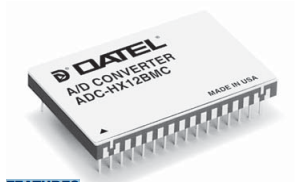

ADC-HX12BMC是DATEL公司的高性能12位模數轉換器,包括ADC-HX和ADC-HZ型號,采用混合技術確保精確可靠。ADC-HX轉換時間20微秒,ADC-HZ為8微秒。技術規格包括12位分辨率,1通道,0.05兆赫采樣率,1.1W功耗,差分非線性誤差0.75 LSB,積分非線性誤差0.5 LSB,多種輸入范圍,5V、15V和-15V電源電壓,工作溫度-55°C至+125°C。32針陶瓷TDIP封裝,適用于商業、工業和軍事溫度范圍,符合MIL-STD-883和DESC標準,確保軍事和航空航天應用的可靠性。
