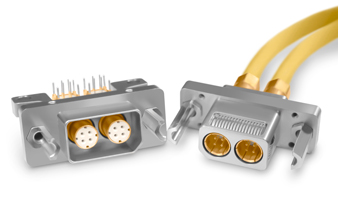

Hypertronics光纖通道D-Sub 150歐姆四屏蔽同軸連接器

發布時間:2021-01-07 17:01:54     瀏覽:1463

Hypertronics高阻抗D-Sub連接器的核心相關作用是將四個屏蔽同軸觸碰的外部屏蔽層直接連接到連接器外殼。根據SMISS互聯的Hypertronics光纖通道D-Sub連接器系列產品,穩固在外殼周圍的多夾持地板彈簧能夠 提供多點接觸嚙合,以完成高質量的EMI屏蔽。最終,能夠 測量從觸碰體外部到連接器法蘭的極低接觸電阻。

此外,Hypertronics光纖通道D-Sub系列顯示出優異的性能,確保最小的射頻噪聲和高達1000倍的插接,同時滿足或超過所有Hypertronics MIL-STD-202對沖擊和振動的要求。該連接器配備150歐姆四屏觸點,可提供2468插入配置。此外,D-b連接器易于組裝,并有一套堅固、全面的培訓裝置。

為確保高速連接器正確插接,滿足具體布線要求,實現鍵控功能,設計中還包括鍵控軸柱,Hypertronics可實現36種可能的鍵控組合,以確保光纖通道D-Sub插頭正確插入正確的高速插座。還可提供非關鍵軸柱類型。

Hypertronics光纖通道D-Sub連接器的特點是尺寸為34屏蔽同軸接觸,比100歐姆四屏蔽同軸模型中使用的尺寸930%,從而確保整個接觸插頭對在150歐姆差動阻抗處與阻抗信號相匹配。有了這些特性,SmithsInterconnect的光纖通道D-Sub連接器確保它們提供客戶所需的關鍵優勢。


特征

標準鍵控和非鍵插入安排:可用于2468;混合選項

配備150歐姆阻抗

數據速率高達6.25Gbps

鍵控和非鍵控軸柱在6個位置的版本

GB/T1497-1988通用底殼,有廣泛的附件、五金導軌和密封鎖環

高質量EMI保護性能和低接觸電阻的集成EMI彈簧夾

深圳市立維創展科技有限公司,授權代理銷售Hypertronics連接器產品,歡迎咨詢。

詳情了解Hypertronics請點擊:/brand/75.html

或聯系我們的銷售工程師:0755-83642657   QQ: 2295048674



機械和環境規范

額定溫度

-65°C+ 165°C

耐久性

插拔次數最低500

耐蝕性

MIL-STD-202方法101
測試條件B

抗沖擊性

MIL-STD-202方法213
測試條件B

抗震性

MIL-STD-202方法204
測試條件B

耐熱沖擊性

MIL-STD-202方法107
測試條件B



材質與終飾

觸頭主體與內部觸頭

鈹銅,符合ASTM-B196
UNS C17200, C17300, TD04
鍍金,符合ASTM-B4888

其他金屬觸頭零件

黃銅,符合ASTM-B16
UNS C36000, H02
鍍金,符合ASTM-B488

插頭/插座罩殼

鋁材6061-T6,符合ASTM-B211
化學鍍鎳,符合SAE AMS-C-26074

軸柱、螺母、墊圈和螺釘

不銹鋼



電氣

觸頭額定電流

最大3.0安培

DWV

最大500 VDC

絕緣電阻

在直流200 V下最低為5,000兆歐姆

帶寬

高達3千兆赫。

數據速率

每秒超過2 Gbit

差分對電纜阻抗

150歐姆15歐姆

信號到屏蔽電纜的阻抗

75歐姆+10歐姆


推薦資訊

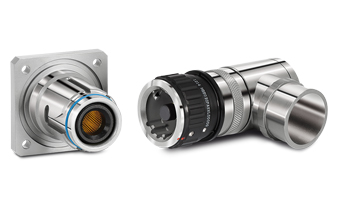

  • Hypertronics大功率連接器HBB
    Hypertronics大功率連接器HBB 2020-12-28 16:07:35

    Hypertronics?大功率HBB單極圓形連接器具有很強的電流處理能力,尺寸細膩,在惡劣的環境中表現出優異的性能。Hypertronics連接器HBB系列適用于各種大功率應用,尤其適用于軍用車輛、無人駕駛汽車、航空電子系統、鐵路運輸和工業應用中的電力驅動。

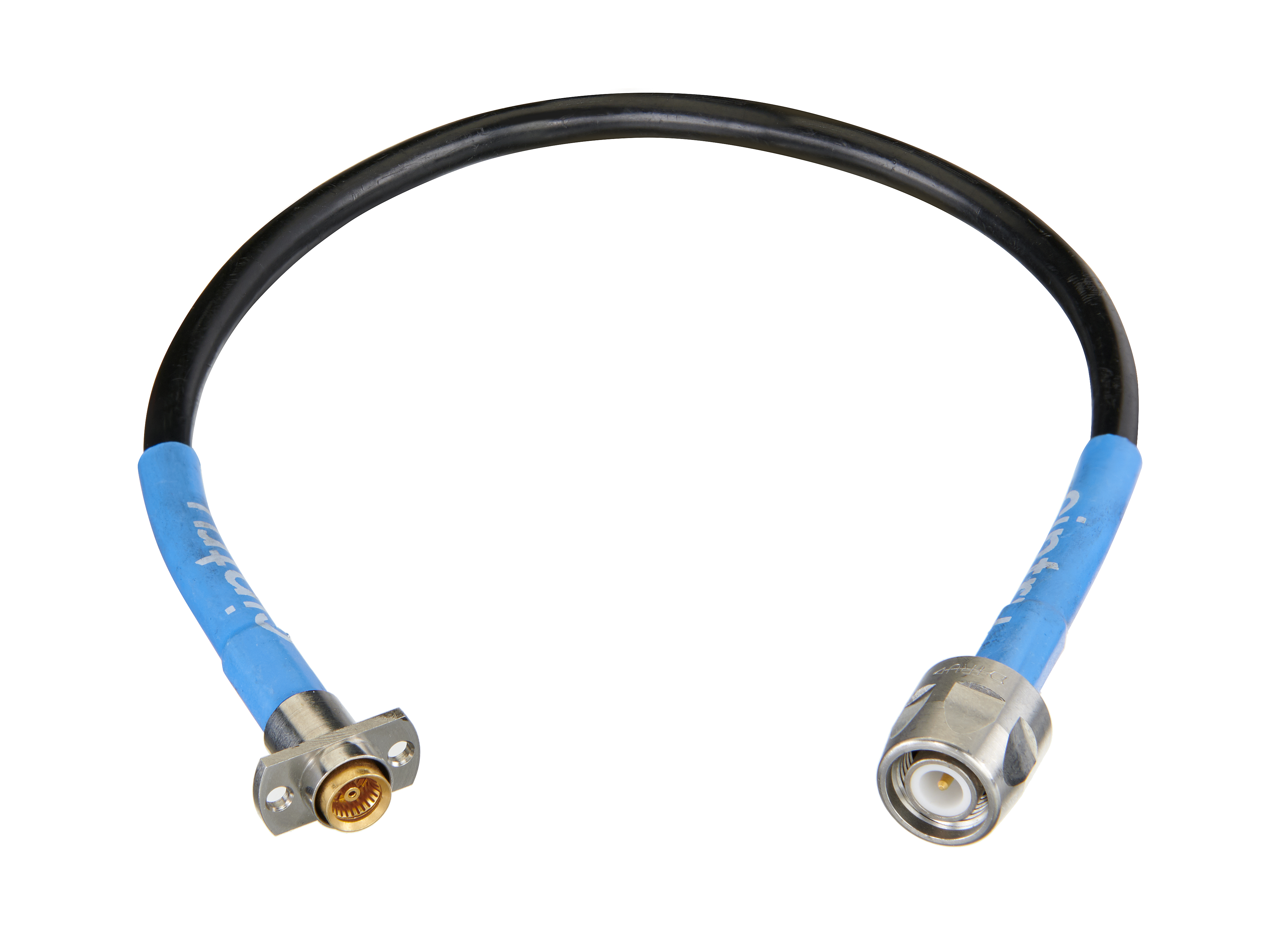

  • Winchester射頻微波BMA系列連接器
